16.2 卷积神经网络

CNN 卷积神经网络（convolutional neural network，CNN，有时简称 convnet）是一种特别适合在语音和视觉应用中提取特征的网络架构。用于语音的卷积层接收音频输入的表示（可以是原始音频或 Mel 频谱），并输出输入语音的一系列潜在表示。在 Whisper、wav2vec2.0 或 HuBERT 等 ASR 系统中，卷积层作为初始层堆叠起来，产生语音表示，再将其传给 Transformer 层。

标准前馈层是全连接的：每个输入都连接到每个输出。相比之下，卷积网络使用卷积核这一思想；卷积核是一种较小的网络，我们让它在输入上滑动。例如，在图像分类任务中，让卷积核水平和垂直地在图像上移动，以识别视觉特征，因此视觉卷积网络称为二维（2D）卷积网络。对语音而言，我们让卷积核沿信号的时间维度滑动，以提取语音特征，因此语音 CNN 是一维卷积网络。

再具体展开这个直觉。先从一个非常示意性的卷积层开始：它接收单个向量序列 $x_1 \ldots x_t$ 作为输入，并输出长度同样为 $t$ 的单个向量序列 $\mathbf{z}_1 \ldots \mathbf{z}_t$。之后再讨论如何处理更复杂的输入和输出。

CNN 使用卷积核——一小组权重向量 $\mathbf{w}_1 \ldots \mathbf{w}_k$——提取特征。它通过将卷积核与输入做卷积来完成这一点。卷积核与信号的卷积有三个步骤：

1. 将卷积核从左到右翻转。

2. 让卷积核逐帧（沿时间）通过输入：

   • 在每一帧计算卷积核与局部输入值的点积。

3. 输出得到的点积序列。

可以把卷积过程看作寻找信号中与卷积核相似的区域，因为两个向量相似时点积较高。卷积操作由 * 运算符表示（这是该符号不幸的重载，它也表示普通乘法）。看看如何计算 $\mathbf{x} * \mathbf{w}$，即单个向量 $x$ 与卷积核向量 $w$ 的卷积。先考虑卷积核宽度为 1 的简单情况。每个输出元素 $\mathbf{z}_j$ 都是卷积核与 $\mathbf{x}_j$ 的乘积：

图 16.2 直观展示了这一计算。

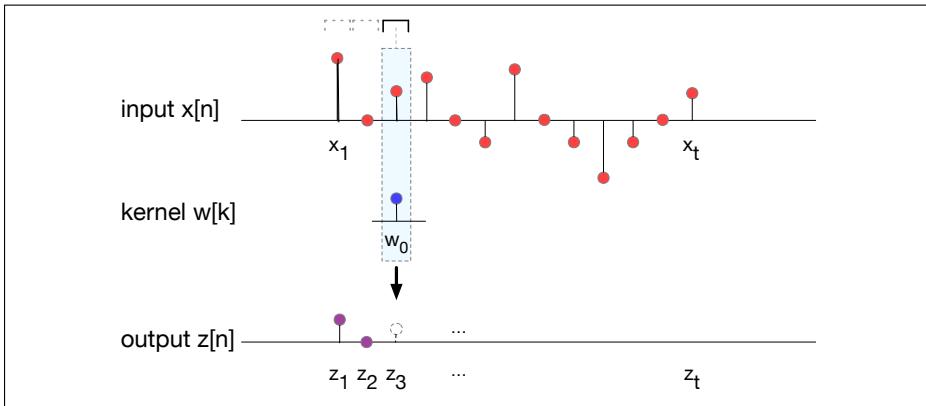

图 16.2 使用宽度为 1 的卷积核（滤波器）进行卷积的示意图。卷积核在输入上移动，每一帧的输出 $\mathbf{z}_i$ 是卷积核与输入帧的点积。卷积核长度为 1 时无需考虑翻转卷积核，点积就是标量乘法。图中展示了 $\mathbf{z}_3$ 作为 $\mathbf{x}_3 \times \mathbf{w}_1$ 的计算。

现在转向更长的卷积核。虽然我们把卷积的第一步描述为翻转卷积核，但在 ASR 系统（或 pytorch 等组件库）中，实际上会跳过这一步。从技术上说，这意味着我们使用的算法并不是卷积，而是互相关：卷积核在信号上移动，逐帧计算点积，但事先不翻转卷积核。由于卷积核参数会在训练中学习，这种差异并不重要；模型很容易学会顺序相反的参数。不过，出于历史原因，我们仍然把这一过程称为一维卷积，而不是互相关。

下面给出适用于较长卷积核的更一般方程。为了避免卷积在信号左右边缘未定义，可以在信号开头和末尾各添加 $p$ 个零，对输入进行填充；这样卷积核中心可以从第一个元素 $\mathbf{x}_1$ 开始，$\mathbf{x}_1$ 左侧也有定义值。这样还可以方便地使输出长度与输入长度相同。具体来说，令卷积核向量包含奇数个元素，长度 $k=2p+1$，这样中心元素两侧各有 $p$ 个元素。输出向量 $\mathbf{z}$ 的每个元素 $z_j$ 由如下点积计算：

图 16.3 展示了卷积 $x*w$ 的计算：卷积核宽度为 3，并在 $x$ 开头和末尾各填充 1 帧、值为 0 的内容。

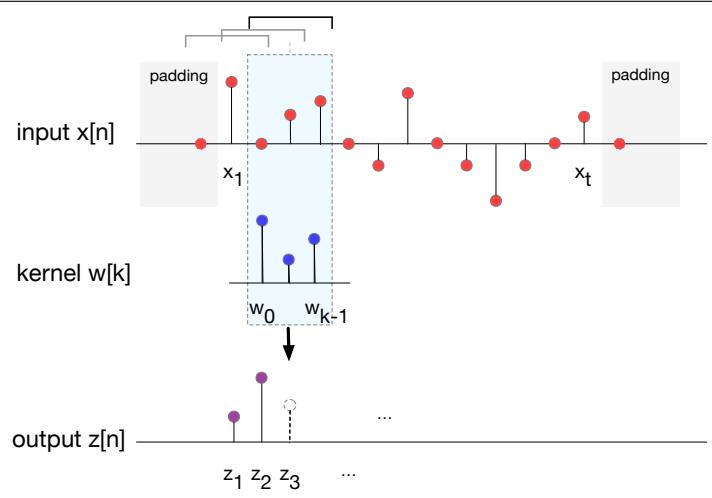

图 16.3 使用宽度为 3、填充为 1 的卷积核（滤波器）进行卷积的示意图。信号开头和末尾各加入一个零值。已经翻转的卷积核在输入上移动，每一帧的输出 $\mathbf{z}_i$ 是卷积核与窗口内输入的点积。图中展示了 $\mathbf{z}_3$ 的计算。

注意，卷积核的大小 $k$（感受野）相对于信号通常设计得很小。例如，在 Whisper 的卷积层中，卷积核宽度为 3 帧，即卷积核是长度为 3 的向量（说卷积核感受野为 3）。这意味着卷积核与 3 帧语音进行比较。Whisper 每 10 ms 有一帧，每帧表示 25 ms 的语音信息。因此，每个卷积核从约 45 ms 的语音中提取信息 $(10+10+12.5+12.5)$。这足以提取共振峰过渡、塞音闭塞或送气等各种语音特征。

到这里，我们描述的是简化的卷积：输入是单个向量 $x$，输出是单个向量 $z$，两者都表示随时间变化的信号。在实践中，卷积层的输入通常来自对数 Mel 频谱，因此包含多个（例如 128 个）通道，每个通道对应一个对数 Mel 滤波器的输出。卷积核会为每个输入通道设置独立向量。我们说卷积核深度为 128，即卷积核的形状为 [128, 3]。

为了得到卷积核的输出，要对所有输入通道求和。也就是说，对每个输入通道 $\mathbf{x}^c$，把卷积核 $w$ 与其做卷积，得到一个输出 $\mathbf{z}^c$，然后把所有结果相加：

因此，帧 $j$ 的输出 $z_j$ 整合了所有输入通道的信息。

最后，卷积层的输出也比每帧一个标量值组成的向量更复杂。给定输入帧，卷积层的输出需要是一个嵌入，即该帧的潜在表示。和所有神经模型一样，潜在表示应具有模型维度。以 Whisper 为例，模型维度为 1280，因此卷积层需要为模型的 1280 个维度各设置一个输出通道。为此，实际会为每个模型维度学习一个独立卷积核：学习 1280 个卷积核，每个卷积核的深度是输入通道数（例如 128），滤波器宽度为 3。这样，每帧的嵌入表示就包含 1280 个独立计算的输入信号特征。图 16.4 展示了示意图。

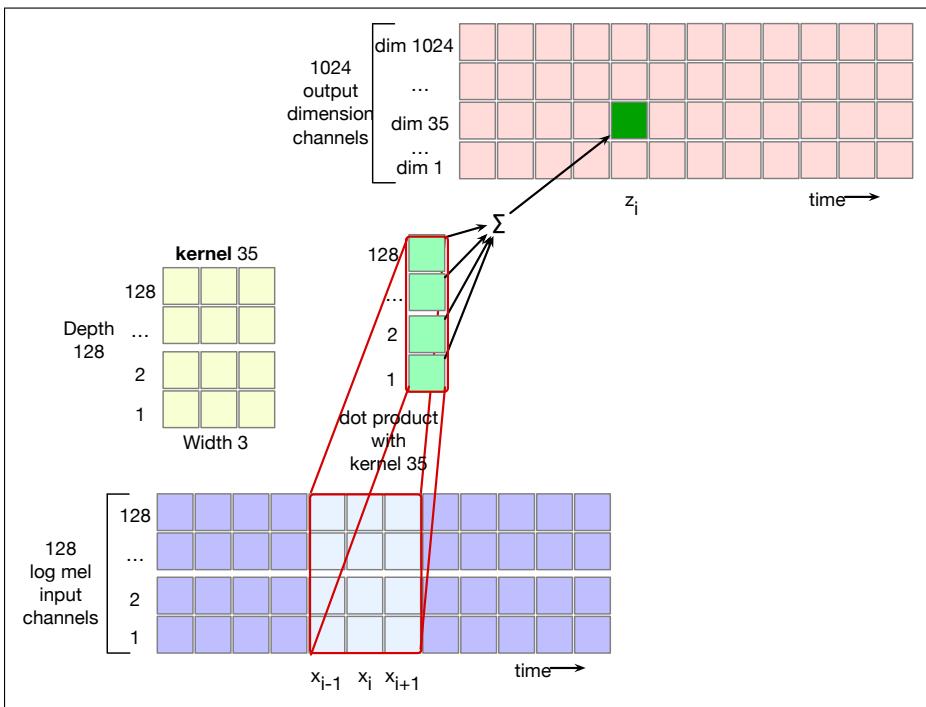

图 16.4 具有 128 个输入通道和 1024 个输出通道的卷积网络示意图。在时间点 $i$，1024 个卷积核中的一个（每个深度为 128、宽度为 3）分别与 128 个对数 Mel 频谱输入向量进行点积，然后求和，产生时间 $i$ 输出嵌入某个维度的单个值。

一维卷积层还可以有步长。步长是每一步在输入上移动卷积核的距离。上图中的步长为 1，即先将卷积核放在 $x_1$ 上，再放在 $x_2$、$x_3$ 等位置。步长为 2 时，会先把卷积核放在 $\mathbf{x}_1$ 上，再放在 $\mathbf{x}_3$、$\mathbf{x}_5$ 等位置。步长越长，输出序列越短；步长为 2 意味着输出序列 $z$ 的长度是输入序列 $x$ 的一半。步长大于 1 的卷积层通常用于缩短输入序列。这一方面有助于减少内存和计算带宽，另一方面也有助于解决声学帧嵌入（10 ms）与字母或词之间的长度不匹配：字母或词覆盖的信号长度要大得多。

最后，在实践中，卷积层之后还可以接一个输出非线性函数，例如 ReLU 层。
