16.4 自监督模型：HuBERT

编码器—解码器架构之外，另一种方法是自监督语音模型。这些模型不直接学习把声学输入映射为字母和词元字符串，而是先从声学输入中引导出一组离散语音单元，学习把波形映射到这些诱导出的单元。这一预训练阶段不需要转写，只需要无标注语音文件。预训练后，可以在规模较小的标注数据（与转写配对的音频）上对模型进行微调，使其执行 ASR。这些模型的优点是能够利用大量未转写音频完成大部分训练。

这里介绍一种自监督模型 HuBERT（Hsu et al., 2021）。HuBERT 以及 wav2vec 2.0（Baevski et al., 2020）等类似模型，使用了第 9 章介绍的 BERT 掩码语言模型的相同直觉：遮住输入的一部分，训练模型猜测掩码隐藏的内容。

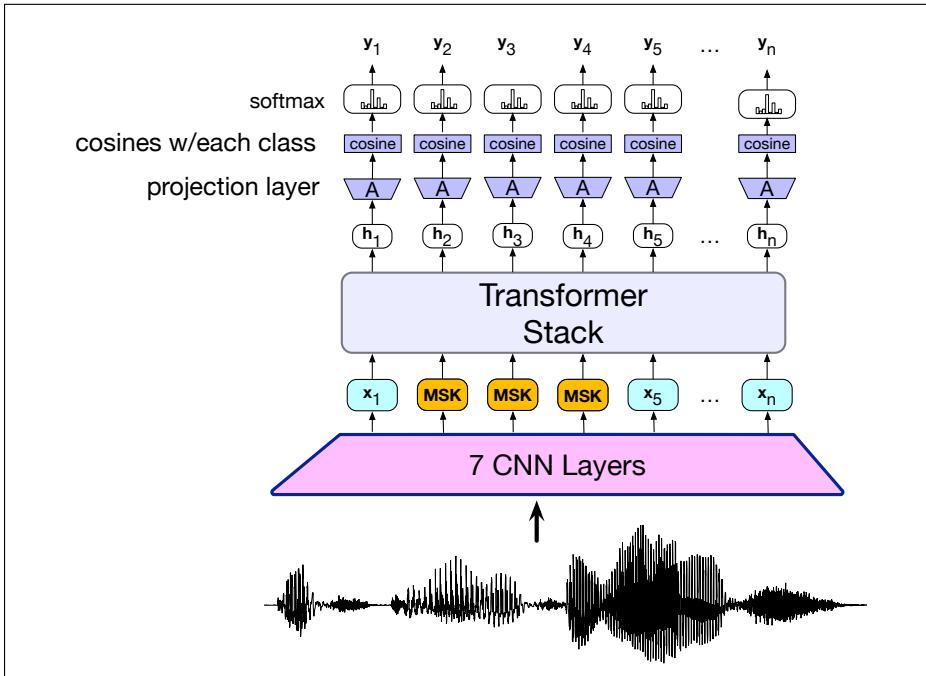

图 16.8 HuBERT 训练中推理过程的架构示意图。16 kHz 波形文件经过一系列卷积层，其中一些帧被替换为 MASK 词元；随后序列通过 Transformer 堆叠，再经过一个把 Transformer 输出投影到输出嵌入的线性层。将该嵌入与 100/500 个语音类别各自的嵌入计算余弦相似度，得到 logit，再通过 softmax 得到每帧各类别上的概率分布。

16.4.1 HuBERT 的前向过程¶

先只介绍训练中使用的 HuBERT 前向过程，然后再把它放入完整训练流程中，说明反向过程。前面提到，HuBERT 前向过程的输入是原始 16 kHz 波形文件；每个 20 ms 时间帧的输出是诱导语音类别集合 $C$ 上的概率分布（取决于训练阶段，可以是 100 类或 500 类）。图 16.8 展示了组件示意图。波形文件经过 7 个 512 通道的卷积层；这些卷积层同时学习提取频谱信息，并把输入序列缩短到 20 ms 帧。随后加入位置编码，再应用 GELU 和层归一化。选定的词元随后被 MASK 词元替换；MASK 是一个在所有被掩码帧之间共享的学习嵌入。整个序列通过 Transformer 堆叠，输出再通过线性投影层 $A$。将每个 20 ms 帧的输出嵌入与 100（或 500）个语音类别各自的嵌入计算余弦相似度，得到 100 个 logit，表示当前 20 ms 音频时间步与每个类别的相似度；然后通过 softmax 得到类别上的概率分布。

16.4.2 HuBERT 的学习¶

先讨论如何诱导出作为训练目标的 100 或 500 个语音类别。为了引导这些单元，HuBERT 从 Mel 频率倒谱系数（MFCC）开始。MFCC 是一个 39 维特征向量，突出与语音单元检测相关的信号性质；可以按照 15.6 节概述的方法从声学信号中提取。我们为整个声学训练数据集提取 MFCC 向量（原始 HuBERT 实现使用 960 小时 LibriSpeech 数据，得到 1.72 亿个向量）。然后，使用 16.4.3 节将介绍的 k-means 聚类算法对 MFCC 向量进行聚类。聚类就是把向量分成 $k$ 个类别。聚类输出一个包含 $k$ 个向量的码本，这些向量称为码字、模板或原型，每个向量代表一个簇。这 $k$ 个簇中的每一个都是可以作为训练金标准目标的声学单元。

现在考虑整个训练过程。声学输入经过 CNN 层后，在上下文窗口中选择一段词元进行掩码，并把这些词元对应的 CNN 输出替换为 MASK 嵌入。整个上下文窗口通过 Transformer 层，在每个时间步 $t$，Transformer 输出 $\mathbf{h}_t^L$ 与投影层矩阵 $A$ 相乘，将其投影到类别嵌入空间。然后将所得表示与 $C$ 中每个类别的嵌入进行余弦相似度比较，并使用温度参数 $au=0.1$ 的 softmax，把相似度转换为概率：

如图 16.9 所示，在这个前向过程并行进行的过程中，输入波形经过 MFCC 处理，得到一个 39 维向量；通过选择码本中最相似的质心，把该向量映射到 100 个类别之一。损失函数是模型在被掩码词元集合 $M$ 上赋予这些正确单元的概率之和：

因此，与掩码语言建模一样，模型训练目标是预测与被掩码帧相关联的单元。随后将该损失通过模型反向传播。

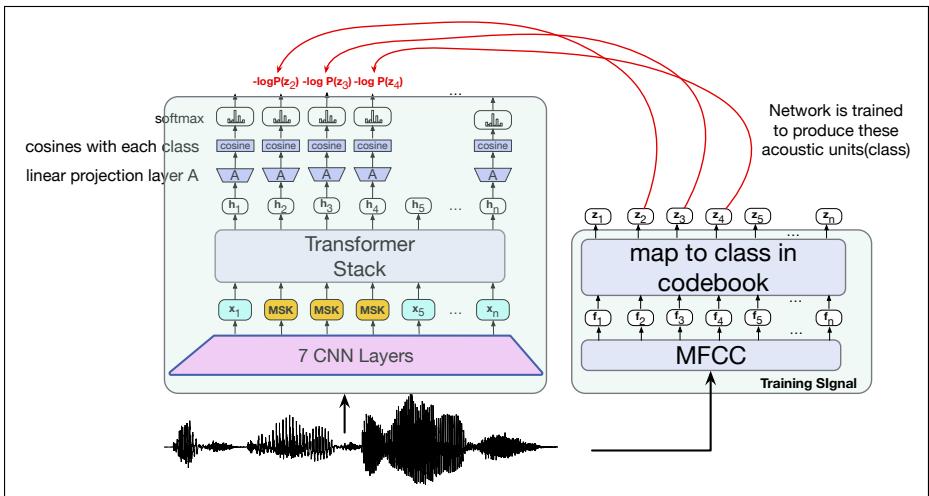

图 16.9 HuBERT 训练的第一阶段。使用由 39 维 MFCC 向量聚类得到的 100 个单元码本作为训练目标。对每个时间步 $t$，计算该类别的概率，并使用 log 概率作为损失。

模型初步学会映射到 MFCC 向量质心后，会进行第二阶段训练：把模型产生的表示聚类为 500 个簇，并用这些簇作为训练目标。其直觉是，初始 MFCC 簇会把模型引向语音表示；训练充分后，模型会学习到更准确、更细粒度的表示。图 16.10 展示了这一思想。

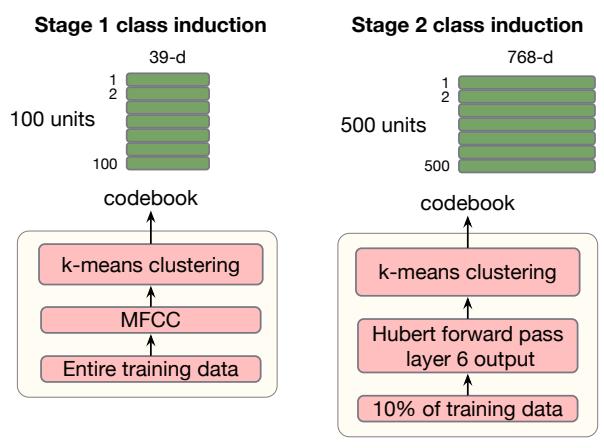

图 16.10 HuBERT 两个训练阶段的目标创建。第一阶段为全部训练数据计算 39 维 MFCC 向量，然后使用 k-means 聚类，创建 100 个声学单元。第二阶段把一部分训练数据输入第一阶段训练后的 HuBERT 模型，取中间 Transformer 层（第 6 层）的输出，再使用 k-means 聚类，创建 500 个单元。

HuBERT 完成预训练后，移除投影层和余弦层，加入一个随机初始化的线性层加 softmax 层，将表示映射到 ASR 任务的 29 个类别（对应 26 个英文字母和少数额外字符）。冻结 CNN，使用 16.5 节将介绍的 CTC 损失函数，对模型其余部分进行 ASR 微调。

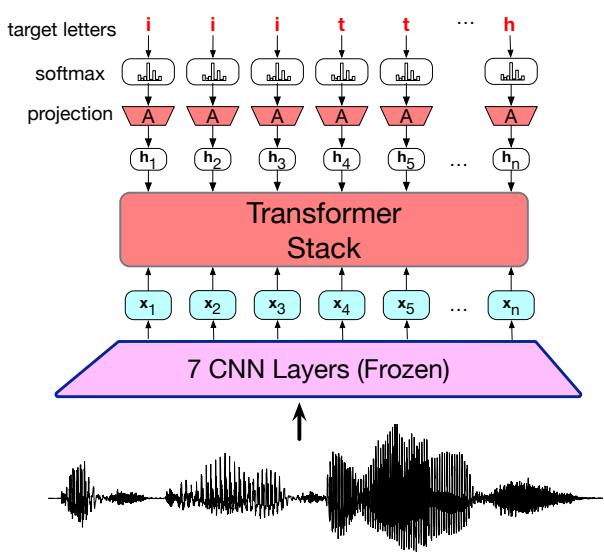

图 16.11 HuBERT 预训练后的微调过程。移除投影层和余弦计算步骤，只保留随机初始化的投影/softmax 层。冻结 CNN 层，在带转写的音频数据集上微调模型的其余部分，并使用 CTC 损失（16.5 节）以字母作为输出。图中用红色表示微调时更新的参数（投影层和 Transformer 堆叠）。

16.4.3 K-means 聚类¶

本节更正式地介绍 k-means 聚类算法。K-means 是一类将向量数据分为 $k$ 个簇的算法。只要希望以相同方式处理一组元素，聚类就很有用。在语音处理中，当需要把实数向量集合转换为离散符号集合时，聚类非常常用。除 HuBERT 外，第 18 章还会把它作为为 TTS 创建离散声学词元的算法再次介绍。

通常，k-means 这个名字指这一算法族中的一个简单版本：给定 $N$ 个向量 $\mathbf{v}^{(1)}\ldots\mathbf{v}^{(N)}$，每个向量有 $d$ 个维度，即 $\mathbf{v}^{(i)}\in\mathbb{R}^d$，以及常数 $k$（通常 $N\gg k$），通过两个步骤反复迭代。

这两个步骤迭代更新 $k$ 个质心向量。质心是 $n$ 维空间中一组点的几何中心。

算法包括两个步骤。在分配步骤中，给定一组当前的 $k$ 个质心和向量数据集，把每个向量分配给码字最近的簇（按平方欧氏距离计算）。在重新估计步骤中，通过重新计算均值向量，为每个簇重新计算码字。注意，所得均值向量不一定是数据集中的实际点。我们在两个步骤之间来回迭代。

算法如下：

初始化：对每个簇 $k$，随机选择一个向量 $\mu_k\in\mathbb{R}^d$ 作为该簇的码字（也称模板或原型）。结果是一个码本，其中每个 $k$ 个簇都有一个码字。

然后反复迭代，直到收敛：

1. 分配：对于数据集中的每个向量 $\mathbf{v}^{(i)}$，通过选择具有最近码字 $\mu$ 的簇，将其分配给 $k$ 个簇之一。最简单地，可以把“最近”定义为码字与 $\mathbf{v}^{(i)}$ 之间平方欧氏距离最小的簇。

其中 $||\mathbf{v}||$ 是向量的 L2 范数，即 $\sqrt{\sum_{j=1}^{d}v_j^2}$。

2. 重新估计：重新计算每个簇中所有向量的均值（质心），以重新估计该簇的码字。如果 $S_i$ 是簇 $i$ 中向量的集合，那么
