15.5 语音识别的特征提取：对数 Mel 频谱

我们用于分析波形声学语音学的工具，也经常作为语音处理算法的输入。本节介绍一种信号处理流程，它常被用于自动语音识别（automatic speech recognition，ASR）等任务，正如第 16 章将看到的。语音处理的第一步通常是把输入波形转换为一系列声学特征向量，每个向量表示信号一个很小时间窗口中的信息。有时，语音识别或语音处理算法会从波形开始；这时，处理由我们将在第 16 章介绍的卷积网络（convnet）完成。

另一些系统则从更高层的对数 Mel 频谱开始。因此，本节介绍这种常用特征向量：对数 Mel 频谱向量序列。下一节将介绍另一种向量，即 MFCC 表示。这里会以相对较高的层次介绍这些概念；如需更多细节，建议学习语音信号处理课程。

我们先重复 15.4.2 节介绍的模拟语音波形数字化和量化过程。

15.5.1 采样与量化¶

语音识别器的输入是一连串复杂的气压变化。这些气压变化显然源自说话人，是由空气通过声门并从口腔或鼻腔流出的具体方式造成的。我们通过绘制气压随时间的变化来表示声波。理解这类图形时，有一个比喻有时很有帮助：想象一块阻挡气压波的竖直板（可能是说话人口前的麦克风，或听者耳中的鼓膜）。图形测量的是这块板处空气分子的压缩或稀疏（减压）程度。图 15.25（由图 15.11 重复）展示了取自 Switchboard 电话语音语料库的一小段波形，是某人说 “she just had a baby” 时的元音 [iy]。

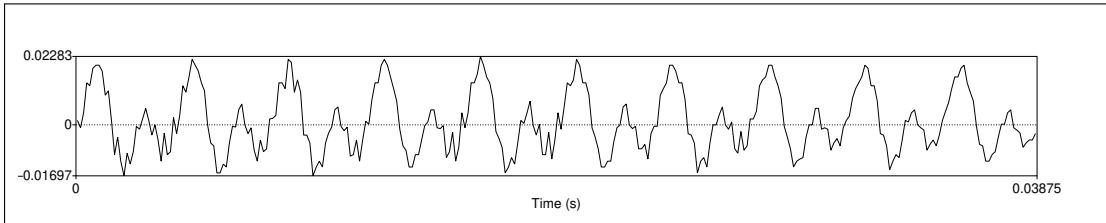

图 15.25 元音 [iy] 的一个实例（单词 “baby” 的最后一个元音）的波形。Y 轴表示高于和低于正常大气压的气压水平，X 轴表示时间。注意波形会有规律地重复。由图 15.11 重复。

将图 15.11 这样的声波数字化，第一步是把模拟表示（先是气压，再是麦克风中的模拟电信号）转换为数字信号。模数转换分为两步：采样和量化。对信号采样，就是在特定时间测量其振幅；采样率是每秒采集的样本数。为了准确测量一个波，每个周期至少需要两个样本：一个测量波的正向部分，一个测量负向部分。每周期多于两个样本会提高振幅精度，但少于两个样本会完全漏掉该波的频率。因此，能够测量的最大频率波，其频率是采样率的一半（因为每个周期需要两个样本）。给定采样率时，这个最大频率称为奈奎斯特频率。人类语音的大多数信息处在 10,000 Hz 以下，因此要完全准确地记录语音，需要 20,000 Hz 的采样率。但电话语音会经过交换网络滤波，电话只传输低于 4,000 Hz 的频率。因此，对于 Switchboard 语料库这样的电话带宽语音，8,000 Hz 的采样率已经足够；麦克风语音通常使用 16,000 Hz 采样。

虽然使用更高采样率会提高 ASR 准确率，但不能在 ASR 系统的训练和测试中混用不同采样率。因此，如果在电话语料库（如 8 kHz 采样的 Switchboard）上测试，就必须把训练语料库下采样到 8 kHz。同样，如果在多个语料库上训练，而其中一个包含电话语音，就要把所有宽带语料库都下采样到 8 kHz。

振幅测量值存储为整数，可以是 8 位（取值 -128–127）或 16 位（取值 -32768–32767）。将实数表示为整数的过程称为量化；所有彼此差异小于最小粒度（量子大小）的值都用同一个值表示。在数字化、量化的波形中，我们把时间索引为 $n$ 的每个样本记作 $x[n]$。

数据量化后会以各种格式保存。这些格式的一个参数是前面讨论过的采样率和样本大小：电话语音通常以 8 kHz 采样并以 8 位样本保存，麦克风数据通常以 16 kHz 采样并以 16 位样本保存。另一个参数是通道数。对于立体声数据或双方对话，可以把两个通道存储在同一个文件中，也可以存储在不同文件中。最后一个参数是单个样本的存储方式——线性存储或压缩存储。电话语音常用的一种压缩格式是 $\mu$-law（通常写作 u-law，但仍读作 \mu-law）。$\mu$-law 这类对数压缩算法的直觉是：人耳对小强度比对大强度更敏感；对数表示会更忠实地表示小值，但代价是大值的误差更大。线性（未取对数）值通常称为线性 PCM 值（PCM 是脉冲编码调制的缩写，此处不展开）。把线性 PCM 样本值 $x$ 压缩为 8 位 $\mu$-law 的公式如下（8 位时 $\mu=255$）：

15.5.2 加窗¶

从波形的数字化、量化表示中，我们需要从一小段语音窗口提取频谱特征，该窗口描述特定音素的一部分。在这个小窗口内，可以粗略地把信号看作平稳的（即这一区域内统计性质不变）。（相比之下，一般而言语音是非平稳信号，即其统计性质会随时间变化。）我们使用一个在某一区域内非零、其他地方为零的窗口，在语音信号上移动该窗口，并将其与输入波形相乘，从而提取这段近似平稳的语音，生成加窗波形。

从每个窗口中提取的语音称为帧。加窗由三个参数刻画：窗口大小或帧大小（窗口的宽度，以毫秒计）、连续窗口之间的帧步长（也称平移或偏移），以及窗口的形状。

为了提取信号，我们把时间 $n$ 的信号值 $s[n]$ 与时间 $n$ 的窗口函数值 $w[n]$ 相乘：

图 15.26 中勾勒的窗口形状是矩形；可以看到，提取出的加窗信号看起来和原信号完全一样。然而，矩形窗口会在边界处突然截断信号，在进行傅里叶分析时造成问题。因此，在创建声学特征时，我们更常使用汉明窗，它会使信号值在窗口边界处趋近于零，从而避免不连续。图 15.27 展示了两者；假设窗口长度为 $L$ 帧，方程如下：

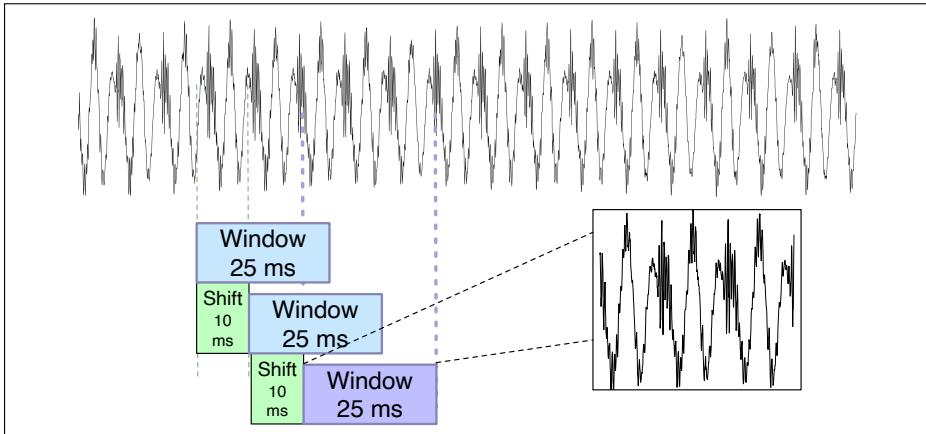

图 15.26 加窗：25 ms 矩形窗口，步长为 10 ms。

(15.13)

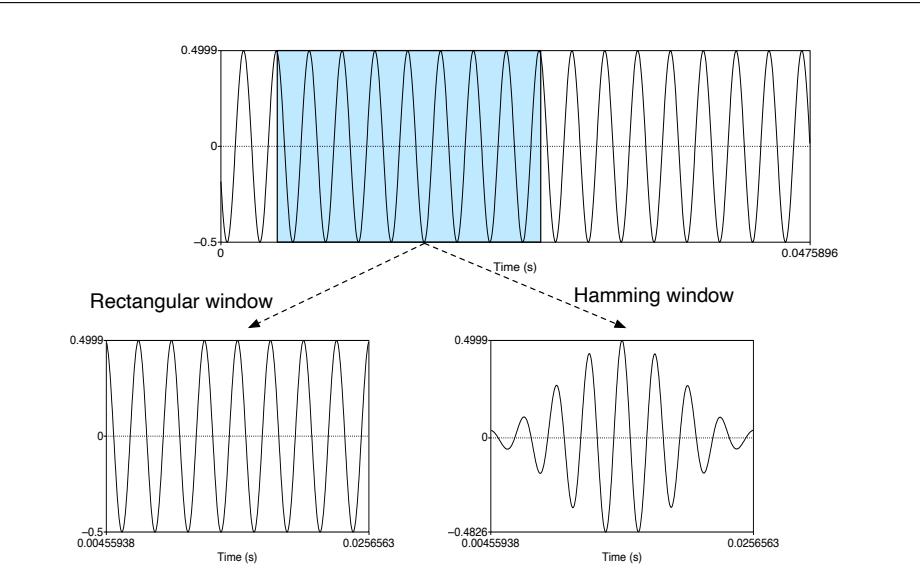

图 15.27 使用矩形窗或汉明窗对正弦波加窗。

15.5.3 离散傅里叶变换¶

下一步是为加窗信号提取频谱信息；我们需要知道信号在不同频带包含多少能量。对于离散时间（采样）信号，提取离散频带频谱信息的工具是离散傅里叶变换（discrete Fourier transform，DFT）。

DFT 的输入是加窗信号 $x[n]...x[m]$；对于 $N$ 个离散频带中的每一个，输出是复数 $X[k]$，表示原始信号中相应频率成分的幅度和相位。如果把幅度相对于频率绘制出来，就可以看到频谱（关于频谱的更多内容见第 15 章）。例如，图 15.28 展示了信号的一段 25 ms 汉明窗波形，以及由 DFT（再加上一些平滑处理）计算出的频谱。

（a）

（b）

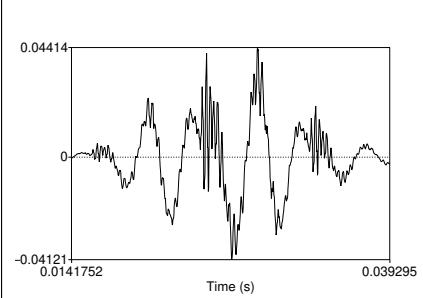

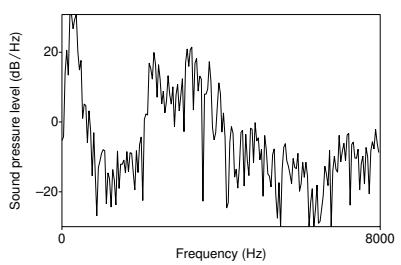

图 15.28 （a）元音 [iy] 的一段 25 ms 汉明窗信号；（b）由 DFT 计算出的频谱。

这里不介绍 DFT 的数学细节，只指出傅里叶分析依赖欧拉公式，其中 $j$ 是虚数单位：

对于已经学习过信号处理的读者，简要回顾一下，DFT 定义如下：

计算 DFT 的常用算法是快速傅里叶变换（fast Fourier transform，FFT）。这种 DFT 实现非常高效，但只适用于 $N$ 为 2 的幂的情况。

15.5.4 Mel 滤波器组与对数¶

FFT 的结果告诉我们每个频带上的能量。然而，人耳对所有频带的敏感度并不相同；对较高频率的敏感度较低。这种偏向低频的性质有助于人类识别，因为低频信息（如共振峰）对区分元音或鼻音至关重要，而高频信息（如塞音爆破或摩擦音噪声）对成功识别的重要性较低。以同样方式建模这一人类感知属性，也能改善语音识别性能。

我们按照听觉频率标度 mel 收集能量，而不是在各频带上等量收集，从而实现这一思想。mel（Stevens et al., 1937；Stevens and Volkmann, 1940）是一种音高单位。感知上音高等距的声音对之间相差相同数量的 mel。mel 频率 $m$ 可以通过对原始声学频率进行对数变换计算：

我们创建一个滤波器组，从每个频带收集能量，并按对数方式展开：低频处的分辨率非常细，高频处分辨率较低。图 15.29 展示了实现这一思想的一组示例三角滤波器；把它们与频谱相乘，就能得到 Mel 频谱。

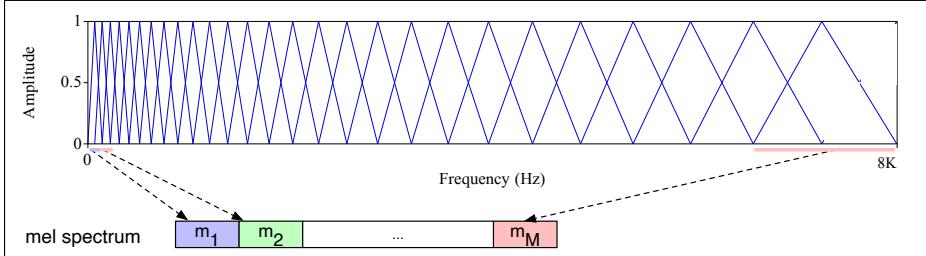

图 15.29 Mel 滤波器组（Davis and Mermelstein, 1980）。每个三角滤波器沿 mel 标度按对数间隔排列，收集给定频率范围内的能量。

最后，对 Mel 频谱中的每个值取对数。人类对信号水平的反应是对数的（与人类对频率的反应类似）。与低振幅相比，人类对高振幅下的细微振幅差异不那么敏感。此外，取对数还能使特征估计对输入变化不那么敏感，例如说话人嘴巴靠近或远离麦克风导致的功率变化。

我们把特定滤波器的每个标量输出称为一个通道，因此滤波器组对每个输入帧的输出是一个向量，例如包含 80 或 128 个通道；每个通道表示某个（按 mel 间隔排列的）频带的对数能量。

在把这个对数 Mel 通道向量送入下游神经网络层之前，语音系统通常会重新缩放它们，使其范围具有可比性。语音中一种常见的归一化方法，是将输入缩放到 -1 和 1 之间，并使整个预训练数据集上的均值为零（见第 4 章 4.3.2 节）。
