15.6 MFCC：Mel 频率倒谱系数

MFCC（mel frequency cepstral coefficients，Mel 频率倒谱系数）是一种有用的波形表示，突出与语音单元检测相关的信号特征。MFCC 是一个 39 维特征向量，由以下部分组成：

下面概述这些特征的计算方式；对更多细节感兴趣的读者，可以学习信号处理课程。

倒谱：逆离散傅里叶变换¶

MFCC 系数建立在倒谱之上。可以把倒谱理解为一种分离声源和滤波器的有用方法。回忆 15.4.6 节，语音波形由特定基频的声门声源波形通过声道产生；声道的形状具有特定的滤波特性。但声门声源的许多性质（如基频、声门脉冲的细节等）对于区分不同音段并不重要。对音段检测最有用的信息是滤波器，即声道的确切位置。如果知道声道的形状，就知道发出了哪个音段。这说明有用的音段检测特征应能设法对声源和滤波器进行反卷积（分离），只呈现声道滤波器。事实证明，倒谱就是实现这一目的的一种方法。

（a）

（b）

（c）

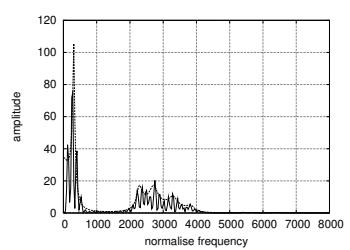

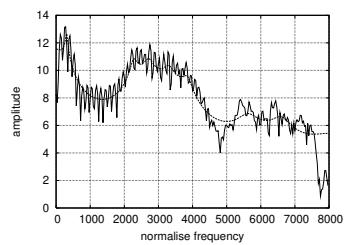

图 15.30 来自 Taylor（2009）的幅度频谱（a）、对数幅度频谱（b）和倒谱（c），经许可使用。两个频谱上都叠加了平滑频谱包络，以便更直观地观察频谱。

为简单起见，考虑以对数幅度频谱作为输入，并忽略 mel 缩放。倒谱可以理解为频谱的对数的频谱。这听起来可能令人困惑，但先从容易的部分开始：频谱的对数。也就是说，倒谱以一个标准幅度频谱开始，例如 Taylor（2009）图 15.30（a）中的元音频谱。然后取对数，即把幅度频谱中的每个幅度值替换为其对数，如图 15.30（b）所示。

下一步，把对数频谱想象成波形本身。换句话说，考虑图 15.30（b）中的对数频谱。假设去掉说明它是频谱的坐标轴标签（X 轴是频率），把它当作一个普通语音信号，X 轴表示时间。现在可以对这个“伪信号”的频谱说些什么？注意，这个波中有一个高频重复成分：沿 X 轴每 1000 个单位大约重复 8 次的小波，频率约为 120 Hz。这个高频成分由信号的基频造成，表示信号每个谐波处频谱中的小峰。此外，这个“伪信号”中还有一些低频成分；例如，包络或共振峰结构在窗口中有大约四个大峰，因此对应低得多的频率。

图 15.30（c）展示了倒谱，即上面描述的对数频谱的频谱。这个倒谱（cepstrum 一词由 spectrum 的前四个字母反转形成）以样本为 X 轴显示。这是因为对对数频谱求频谱后，我们离开了频谱的频域，回到了时域。事实证明，倒谱的正确单位是样本。

观察这个倒谱，可以看到约 120 处确实有一个大峰，对应 F0 并表示声门脉冲。X 轴较低位置还有其他成分，它们表示声道滤波器（舌头及其他发音器官的位置）。因此，如果关注音段检测，可以只使用较低的倒谱值；如果关注音高检测，则可以使用较高的倒谱值。

对于 MFCC 提取，我们通常只取前 12 个倒谱值。这 12 个系数只表示声道滤波器的信息，与声源信息清晰分离。

倒谱系数还有一个非常有用的性质：不同系数的方差往往不相关。频谱并没有这一性质，因为不同频带上的频谱系数彼此相关。

对于学习过信号处理的读者，更正式地说，倒谱定义为信号 DFT 的幅度取对数后再进行逆 DFT。因此，对于加窗语音帧 $x[n]$：

能量 在上一节的 12 个倒谱系数之外，我们再加入第 13 个特征：帧能量。能量是音段检测的有用线索（例如，元音和咝音的能量比塞音大）。一帧中的能量是该帧样本功率在时间上的总和；因此，对于从时间样本 $t_1$ 到 $t_2$ 的窗口中的信号 $x$，能量为

差分特征 我们还加入与倒谱特征随时间变化相关的特征。语音信号的变化，例如共振峰过渡处的斜率，或从塞音闭塞到塞音爆破的变化，也能为音段身份提供有用线索。对于 13 个特征（12 个倒谱特征加能量），分别加入一个差分或速度特征，以及一个二阶差分或加速度特征。13 个差分特征中的每个特征表示对应倒谱/能量特征在帧之间的变化；13 个二阶差分特征中的每个特征表示对应差分特征在帧之间的变化。这些差分可以简单地通过用当前帧的值减去前一帧的值来计算，但实践中通常拟合一个多项式，并取其一阶和二阶导数。
